Optimisation de l'alignement des arbres par techniques laser pour Industries à Marseille dans les Bouches-du-Rhône

L'alignement des arbres est une procédure essentielle pour assurer le bon fonctionnement des machines rotatives, telles que les pompes et les moteurs. Voici un aperçu des principales techniques d'alignement des arbres, ainsi que des informations sur les spécialités du pompage, du dosage, de la robinetterie et de la maîtrise des fluides.

Les techniques d'alignement des arbres

• Alignement à vue

  Cette méthode utilise des outils simples comme une règle droite ou des jauges d'épaisseur. Bien que peu coûteuse, elle est limitée par la précision de l'œil humain et n'est généralement pas recommandée pour des applications nécessitant une grande précision.

• Alignement au comparateur

  Le comparateur à cadran est monté sur chaque arbre, et les valeurs mesurées sont prises à différentes positions (souvent 9h, 12h, 3h sur une horloge). Cette méthode est basée sur la géométrie circulaire et permet de détecter les désalignements axiaux et radiaux. La règle de validité est utilisée pour vérifier la précision des mesures.

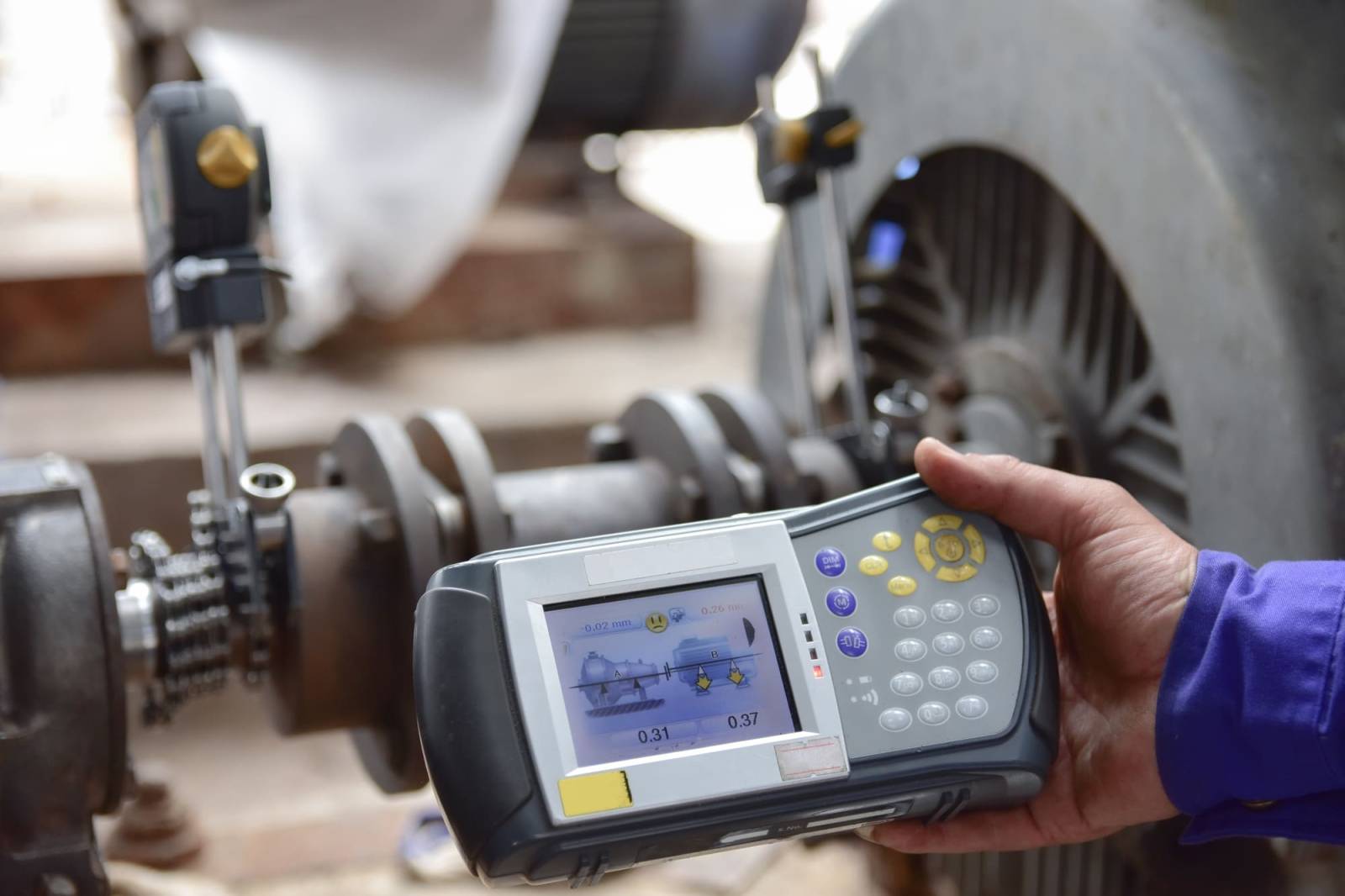

• Alignement au laser

Les systèmes d'alignement au laser sont les plus précis et les plus rapides. Ils utilisent des capteurs laser pour mesurer les désalignements avec une résolution très fine (jusqu'à 1 micron). Ces systèmes offrent des avantages significatifs, tels que la réduction des erreurs humaines et la possibilité de documenter les résultats avant et après l'alignement.

Les autres méthodes spécifiques d'alignement au laser

• • 9-12-3 : Basée sur la méthode de l'horloge, cette technique prend des mesures à trois points différents autour de l'arbre.
  • EasyTurn™ : Permet de collecter des valeurs de mesure à partir de n'importe quelle position de l'horloge et de compléter une rotation avec un angle aussi petit que 40 degrés.
  • Multipoint : Collecte des valeurs de mesure en plus de trois points, ce qui est utile pour les grandes machines où il est difficile de faire tourner les arbres.
  • Balayage continu : Permet de mesurer en continu pendant que les arbres tournent, offrant une évaluation en temps réel.
  • Balayage non couplé : Utilisé lorsque les arbres ne sont pas couplés, cette méthode permet de pivoter un arbre à la fois pour enregistrer les valeurs.

En résumé, l'alignement des arbres et la gestion des systèmes de pompage, de dosage, de robinetterie et de maîtrise des fluides sont des aspects cruciaux pour le bon fonctionnement des installations industrielles. Les techniques modernes, telles que l'alignement au laser, offrent des solutions précises et efficaces pour ces besoins complexes.
