Lignage laser de deux pompes horizontales

1. Préparation

Avant toute mesure :

• sécuriser l’installation (consignation, arrêt machine)
• vérifier l’état général (fixations, jeu, propreté)
• contrôler le désalignement grossier (pas trop extrême)

Si la machine est « tordue » ou mal posée, le laser ne fera pas de miracle.

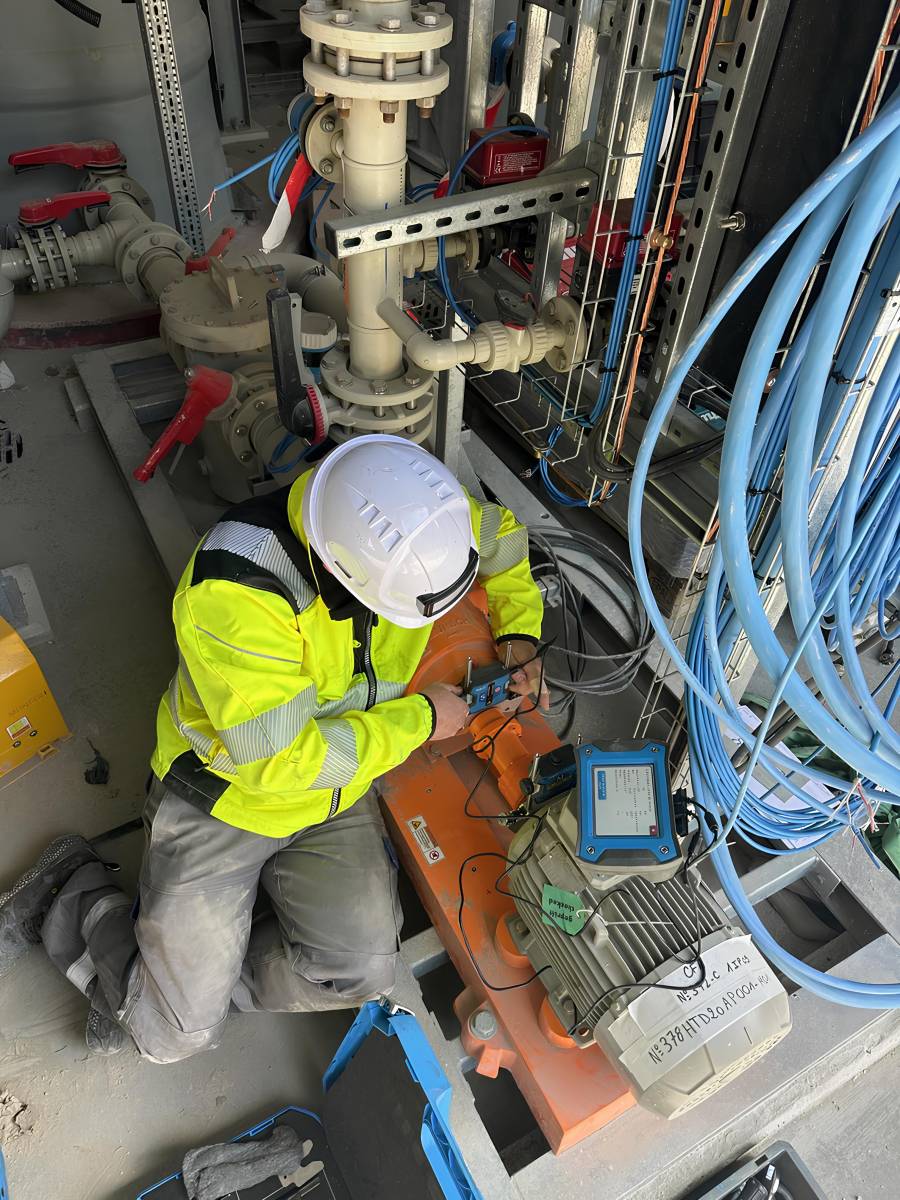

2. Installation des capteurs laser

• on fixe un capteur sur l’arbre moteur
• un autre sur l’arbre de la pompe
• les deux sont reliés (sans fil ou câble)

Ils vont mesurer la position relative des axes pendant la rotation.

3. Prise de mesures

• on fait tourner les arbres (souvent à la main)
• le système relève les positions à différents angles (0°, 90°, 180°, etc.)

Le logiciel calcule alors :

• le désalignement parallèle (axes décalés)
• le désalignement angulaire (axes inclinés)

4. Analyse des résultats

L’appareil affiche :

• les écarts horizontaux et verticaux
• les corrections à effectuer (en mm)

Très visuel : souvent avec des codes couleur (vert = OK, rouge = à corriger)

5. Correction de l’alignement

On agit généralement sur le moteur (plus facile à bouger) :

• ajout/retrait de cales (shims) → correction verticale
• déplacement latéral → correction horizontale

On ajuste progressivement en suivant les valeurs données.

6. Re-mesure

• on refait une mesure après correction
• on ajuste à nouveau si nécessaire

On répète jusqu’à atteindre les tolérances (souvent très fines).

7. Validation finale

• vérification que tout est dans les tolérances
• serrage final des fixations
• parfois enregistrement du rapport (traçabilité)
