CLAPET ANTI-RETOUR PLASTIQUE SAFI®

Acides

Alcalis

Solvants

Bromure et fluides purs

Fluides chauds et corrosifs

Type sandwich

Corps et battant : PVC / PP / PVDF

Joint torique : EPDM / FPM

Type à battant

Corps et battant : PVC / PP / PVDF

Joint torique : EPDM / FPM

Type à bille

Corps : PVC / PP / PVDF

Bille : PVC / PVDF

Joint torique : EPDM / FPM

Type à cône et ressort

Corps et clapet : PP / PVDF

Joint torique : EPDM / FPM / FFPM

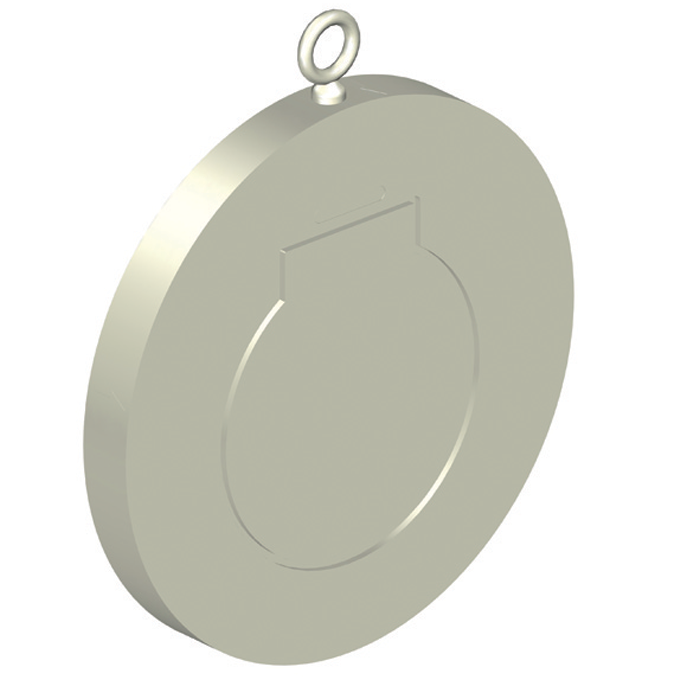

Type sandwich

▪ Clapet massif pour une résistance mécanique optimale.
▪ Montage wafer entre brides permettant un encombrement réduit.
▪ Étanchéité interne par joint EPDM ou FPM  sur demande.
▪ Compte tenu de son principe de fonctionnement, la version sans ressort de ce clapet doit être montée verticalement, le
fluide circulant de bas en haut dans le sens passant.
▪ La version avec ressort de ce clapet peut être montée horizontalement, mais seul le montage vertical garantit l’étanchéité
dans le sens non passant.

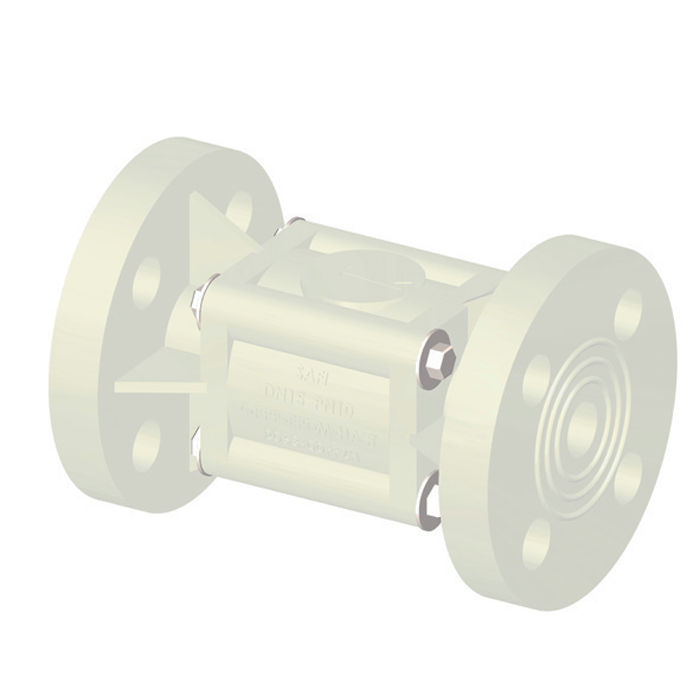

Type à battant

▪ Le clapet à battant possède une zone de dégagement lorsque le clapet s’ouvre assurant un passage quasi intégral
et une perte de charge limitée.
▪ Le chapeau permet un entretien facile sans nécessairement déposer le clapet de la tuyauterie.

Type à bille

• Clapet anti-retour à bille pour une perte de charge optimisée
• Montage « double union » permettant d’adapter un grand choix d’embouts
• Compte tenu de son principe de fonctionnement, le clapet doit être monté verticalement, le fluide circulant de
bas en haut dans le sens passant

Type à cône et ressort

• Ce clapet anti-retour est constitué d’un cône au profil optimisant les pertes de charges lors du passage du fluide.
• Le ressort permet de contrôler la fermeture du clapet quelle que soit sa position d’installation.

• Ce clapet peut donc être utilisé en position horizontale

• Une contre pression de 0.3 bar est nécessaire pour rendre étanche dans le sens non passant.
• Une pression de 0.1 bar est nécessaire pour vaincre la force du ressort standard ou de 0.5 bar pour un ressort « fort » en utilisation normale dans le sens passant.
