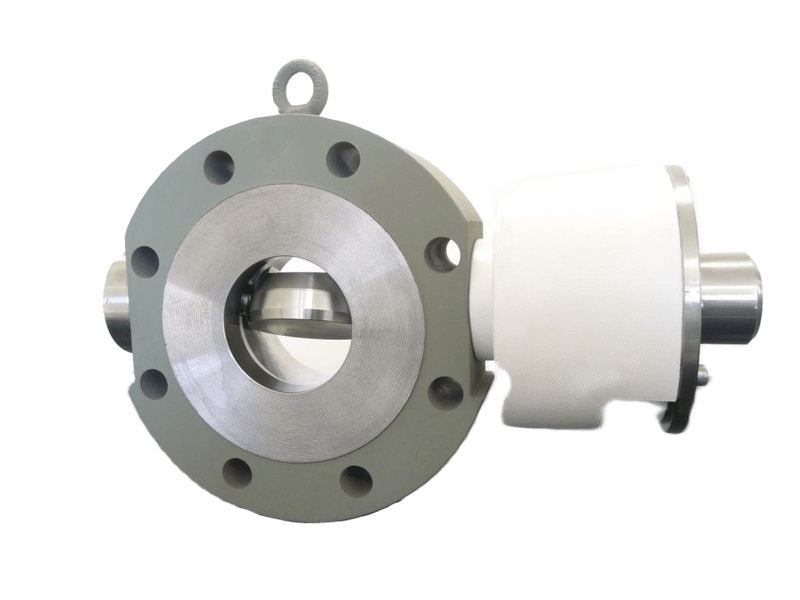

CLAPET ANTI-RETOUR PIED DE BAC
Le clapet anti-retour pied de bac empêche la vidange de la cuve ou bac, et se met en position de sécurité de fermeture dès le déclenchement d’un incendie. Ceci est la sécurité positive.
En service normal, le clapet est en position ouverte, accolé à la vanne, en amont ou en aval de celle-ci, sans en gêner le fonctionnement.
La solution aval n’entraîne pas le démontage de la vanne existante ni la vidange du bac. La solution amont, conseillée sur installation neuve, évite tout risque de surpression entre le clapet et la vanne.
Sa fermeture peut être provoquée volontairement ou automatiquement. Elle permet l’injection de mousse ou d’eau dans la cuve de stockage en cas d’incendie.
- DN50 à DN400
- 20 bars
- 98°C
Protection des cuves de stockage des produits inflammables
Corps acier A105,
Battant inox Z12C13,
Axe Z2 CND 22-05,
Goupille thermo-cassante en alliage d’Arcet
(0 = 98°C en standard),
(de 73°C à 138°C en option)
Joints graphite et Kalrez
Classe de pression : PN20
Température : 0° à + 98°C
(73°C à 138°C sur demande)
Raccordements : ANSI 150 (
ISO PN16 et PN25 sur demande)
DN50 à DN400
Sécurité feu suivant API 607 juin 2005
(ISO 10497-5)
Conception simple et robuste suivant la norme
API 6D
Étanchéité battant-siège métal/métal suivant la
norme API 598
Temps de fermeture extrêmement rapide grâce
au système revolver
Réarmement du système par simple clé ou
motorisation (ventouse)

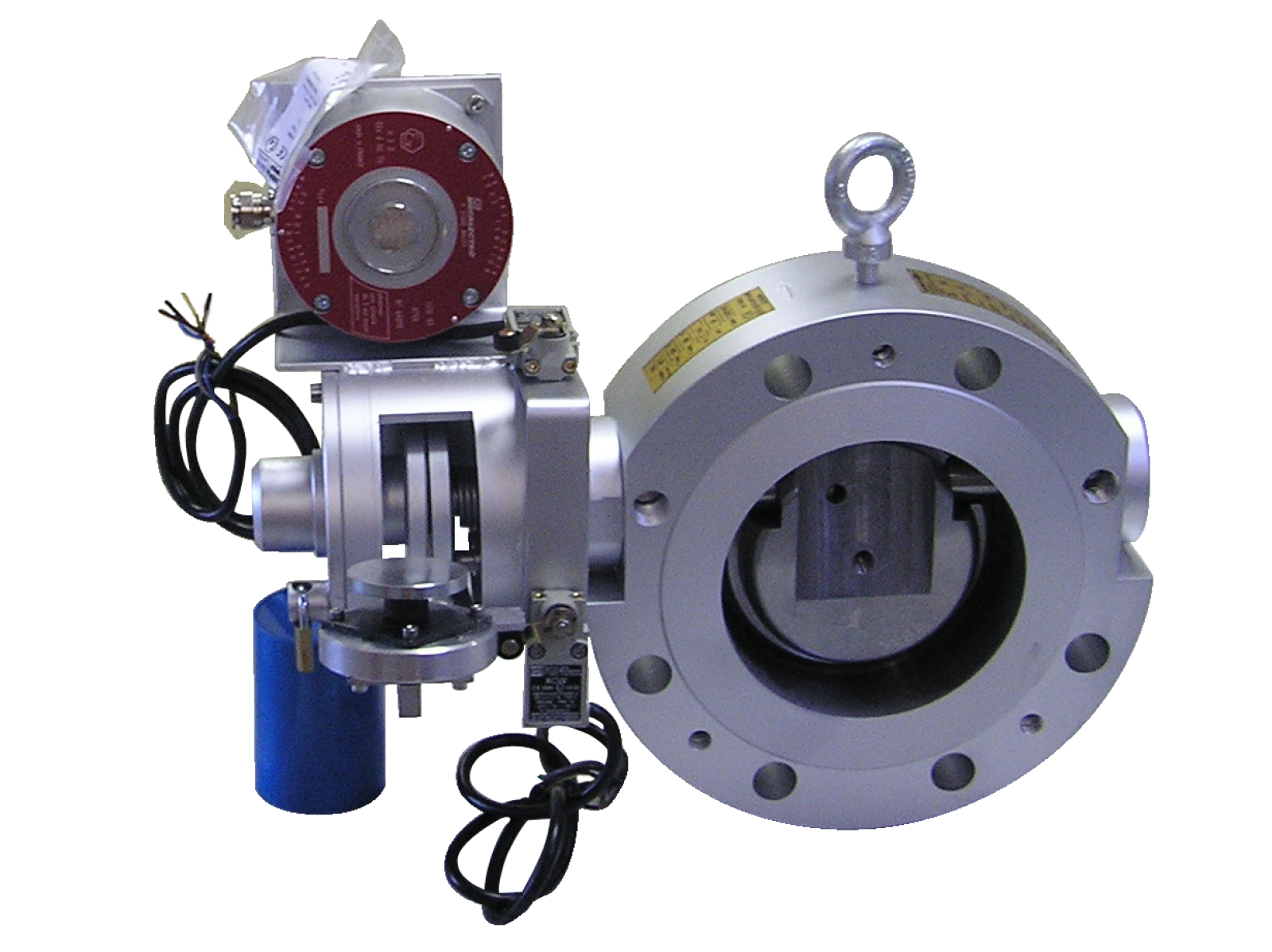

Commande électrique avec ventouse magnétique
Contact de fin de course
Soupape tarée de décompression sur le battant
